[单片机资料] Cortex-M0系列单片机的中断控制和系统控制

[复制链接]

签到天数: 335 天

[LV.8]指点江湖

发表于 2018-8-8 21:44:53 | 显示全部楼层 |阅读模式
本帖最后由 小马哥-1650185 于 2018-8-8 21:49 编辑

一. NVIC和系统控制块特性

  1. 1. 灵活的中断管理:使能/禁止中断,优先级配置
  2.   2. 硬件嵌套中断支持
  3.   3. 向量化的异常入口
  4.   4. 中断屏蔽
  5.   5. NVIC寄存器的起始地址:0xE000E100, 对其访问必须是每次32bit
  6.   6. SCB的起始地址: 0xE000E010,也是每次32bit访问。
复制代码

二. 中断使能和清除使能

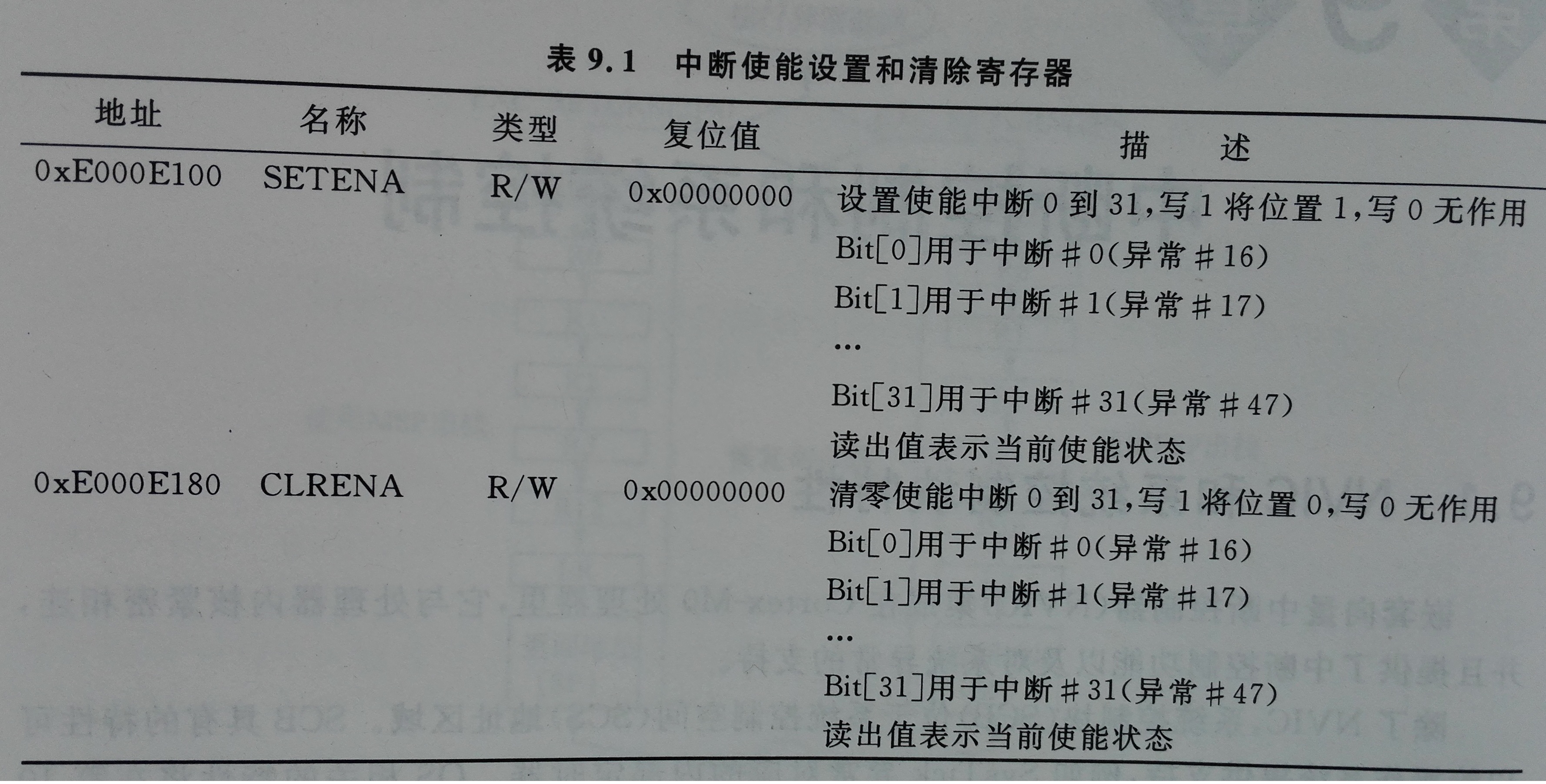

   1. 中断寄存器是可编程的,用于控制中断请求(异常编号16以上)的使能(SETENA)和禁止(CLRENA), 如下所示:

   2. 使能/禁止 中断的代码:
1). C代码:
          *(volatile unsigned long) (0xE000E100) = 0x4 ; //使能#2中断
         *(volatile unsigned long) (0xE000E180) = 0x4 ; //禁止#2中断
   2). 汇编代码:
          LDR R0, =0xE000E100  ;  //SETEAN寄存器的地址
          MOVS R1, #04         ;  //设置#2中断
         STR R1, [R0]         ;  //使能中断#2
    3). CMSIS标准设备驱动函数:
           void NVIC_EnableIRQ(IRQn_Type_IRQn);  //使能中断#IRQn;
         void NVIC_DisableIRQ(IRQn_Type_IRQn); //禁止中断#IRQn;

三. 中断挂起和清除挂起:

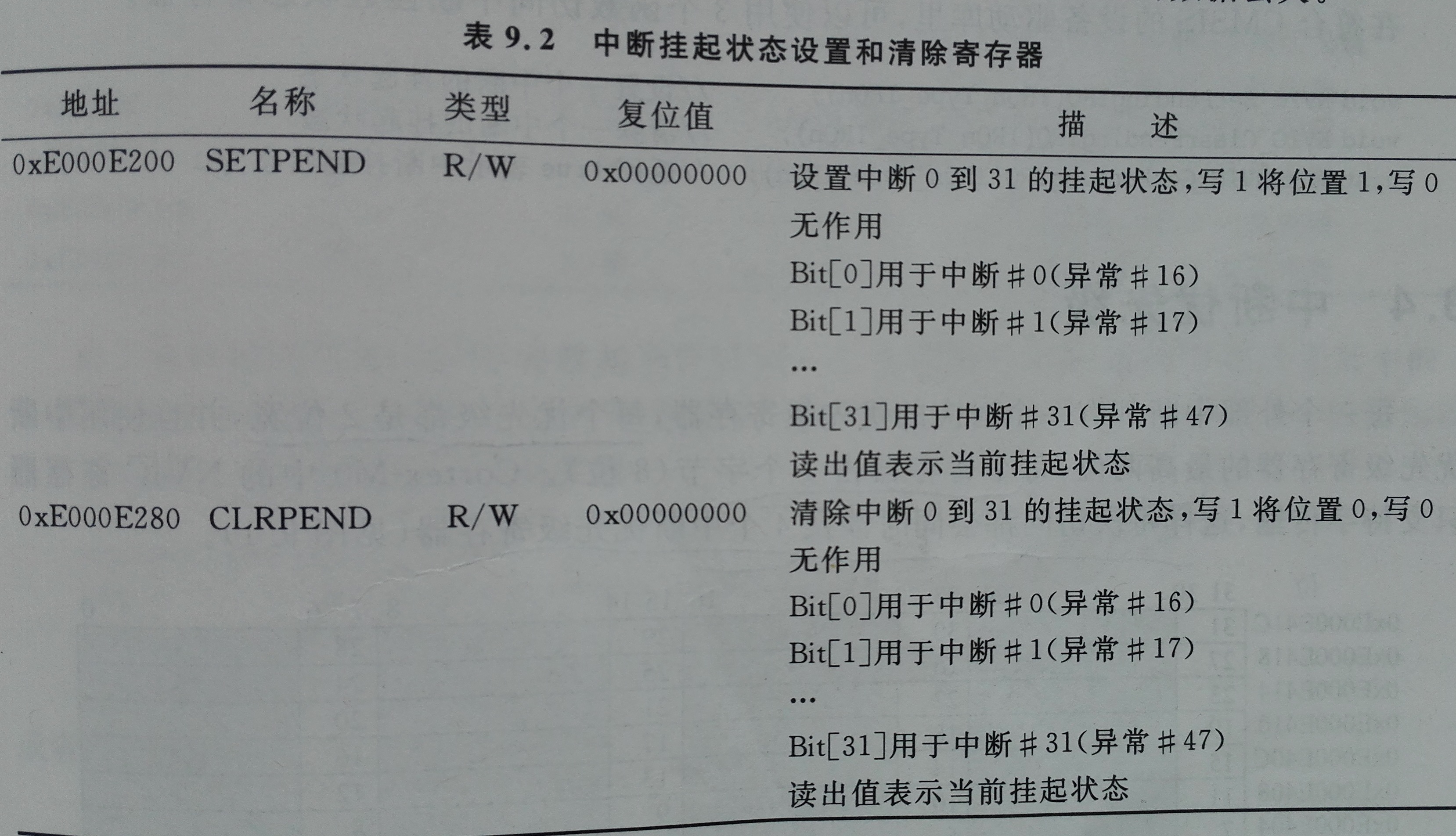

   1. 可以通过操作中断挂起(SETPEND)和清除挂起(CLRPEND),这两个寄存器来访问和修改中断挂起状态。

   2.挂起/清除挂起的代码:
1). C代码:
   *(volatile unsigned long)(0xE000E100) = 0x4 ; //使能中断#2
*(volatile unsigned long)(0xE000E200) = 0x4 ; // 挂起中断#2
*(volatile unsigned long)(0xE000E280) = 0x4 ; // 清除中断#2的挂起状态
        2). 汇编代码:

  1. LDR R0, =0xE000E100   ;  //设置使能中断寄存器地址
  2.            MOVS R1, #0x4         ;  //中断#2
  3.            STR R1, [R0]          ;  //使能#2中断
  4.            LDR R0, =0xE000E200   ;  //设置挂起中断寄存器地址
  5.            MOVS R1, #0x4         ;  //中断#2
  6.            STR R1, [R0]          ;  //挂起#2中断
  7.            LDR R0, =0xE000E280   ;  //设置清除中断挂起寄存器地址
  8.            MOVS R1, #0x4         ;  //中断#2
  9.            STR R1, [R0]          ;  //清除#2的挂起状态
复制代码


        3). CMSIS标准设备驱动函数:
           void NVIC_SetPendingIRQ(IRQn_Type_IRQn)  ; //设置一个中断挂起
void NVIC_ClearPendingIRQ(IRQn_Type_IRQn); //清除中断挂起
void NVIC_GetPendingIRQ(IRQn_Type_IRQn)  ; //读取中断挂起状态

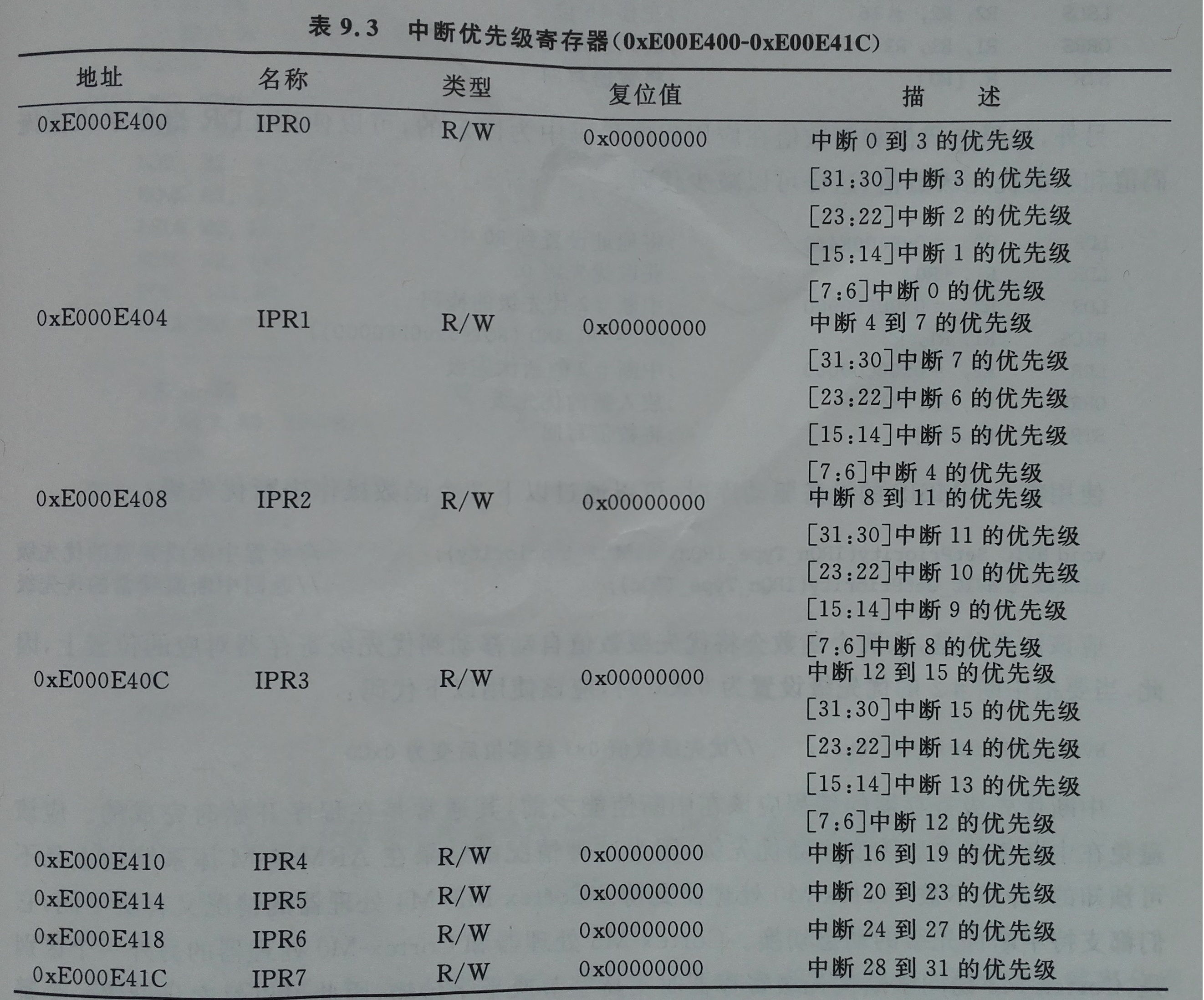

四. 中断优先级:(0xE000E400~0xE000E41C)

1. 每个外部中断都有一个对应的中断有先级寄存器,每个优先级都是只有一个字节且只有最高2Bit有效;
2. NVIC支持字传输,所以每次访问都会涉及4个中断优先级寄存器。

3. 设置中断优先级代码:(先读一个字,再修改对应字节,最后整个字写回)
1). C代码:
          unsigned long temp;                           //定义一个临时变量
temp = *(volatile unsigned long)(0xE000E400); //读取IRP0值
temp &= (0xFF00FFFF |(0xC0 << 16));           //修改中断#2优先级为0xC0
*(volatile unsigned long)(0xE000E400) = temp; //设置IPR0
        2). 汇编代码:
           LDR R0, =0xE000E100   ;  //设置使能中断寄存器地址
MOVS R1, #0x4         ;  //中断#2
STR R1, [R0]          ;  //使能#2中断
LDR R0, =0xE000E200   ;  //设置挂起中断寄存器地址
  MOVS R1, #0x4         ;  //中断#2
STR R1, [R0]          ;  //挂起#2中断
LDR R0, =0xE000E280   ;  //设置清除中断挂起寄存器地址
MOVS R1, #0x4         ;  //中断#2
STR R1, [R0]          ;  //清除#2的挂起状态
        3). CMSIS标准设备驱动函数:
           void NVIC_SetPriority(IRQn_Type_IRQn, uint32_t priority)  ; //设置中断优先级
uint32_t NVIC_GetPriority(IRQn_Type_IRQn);                  //读取中断优先级
void NVIC_SetPriority(2, 3) ; //设置#2中断的优先级为0xC0

五. 异常屏蔽寄存器(PRIMASK)

1.对时间敏感的应用,需要用PRIMASK来屏蔽掉除NMI和硬件错误异常以外的其他所有中断和异常。
2.PRIMASK只有1Bit有效,默认为0,为1时起屏蔽作用。
3.操作PRIMASK的代码:
1). 汇编代码:
            MOVS R0, #1      ;
MSR  PRIMASK, R0 ; //使用MSR指令设置PRIMASK值
  2). CPS指令:
            CPSIE  i ;        //清除PRIMASK值
CPSID  i ;        //设置PRIMASK值
  3). CMSIS标准设备驱动函数:
            void _enable_irq(void)  ;  //清除PRIMASK值
void _disable_irq(void) ;  //设置PRIMASK值

六. 中断输入和挂起行为

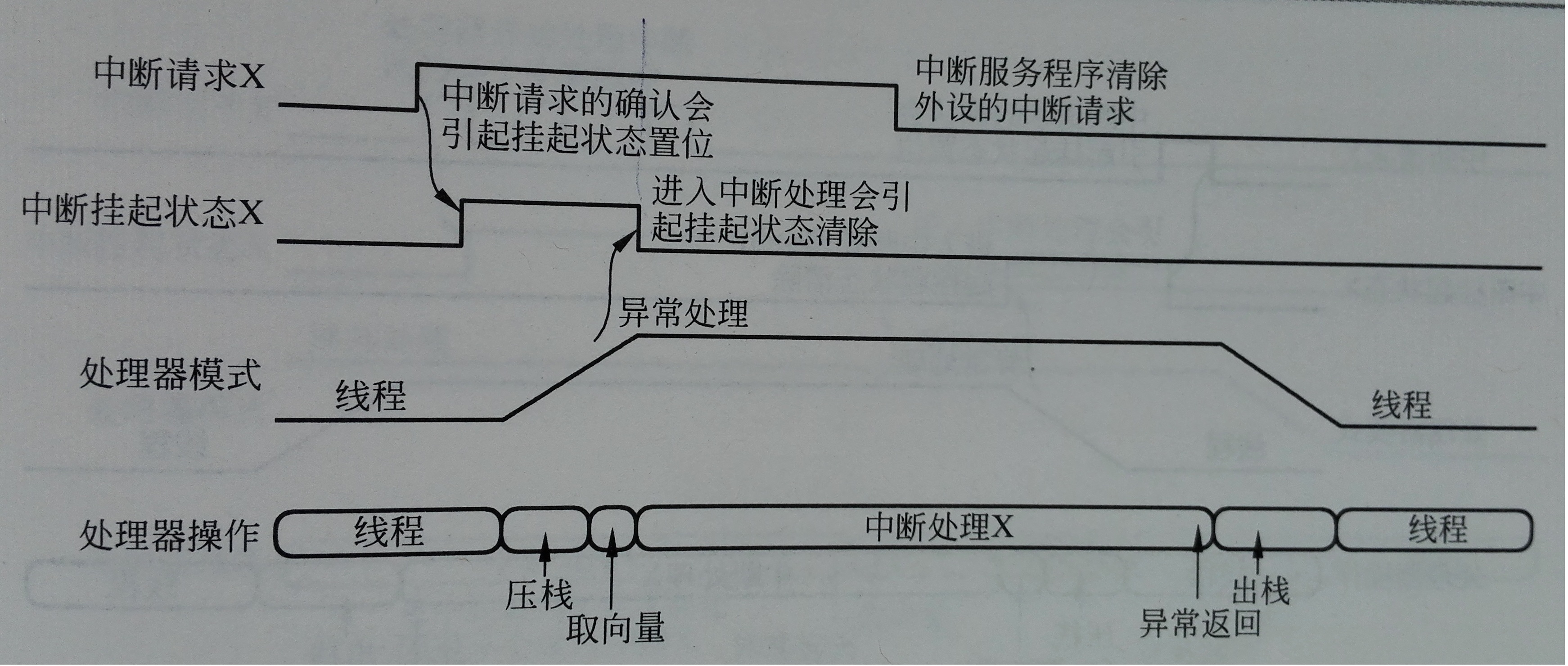

1. Cortex-M0允许电平触发和脉冲触发两种方式;2. 每个外部中断请求都会对应一个挂起状态寄存器,且只有1bit,当开始处理这个异常时,硬件会自动清除挂起状态;3. 大多数外设都是使用电平触发,当执行中断服务程序并且清除外设中断信号之前,该信号一直为高:

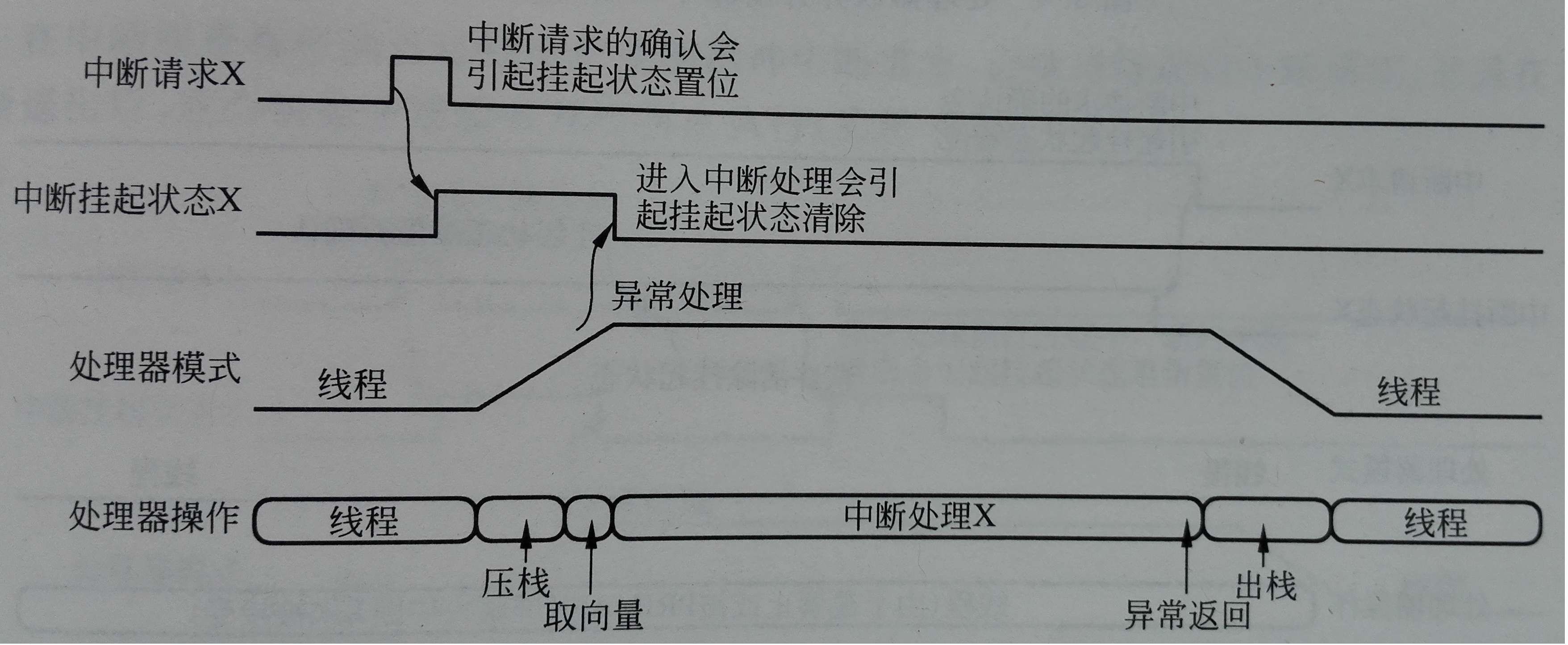

4. 使用脉冲触发中断时,至少持续1个时钟周期:

七. 中断等待 (中断确认 –> 中断服务处理开始执行)

1. Cortex-M0中断默认等待的时间为16个时钟周期;2. 中断等待的条件:    1). 改中断使能并且没有被PRIMASK屏蔽掉;    2). 存储器系统没有任何等待。3. IRQLATENCY的8位信号可以控制中断等待:设置为0,则以最快速度响应中断。

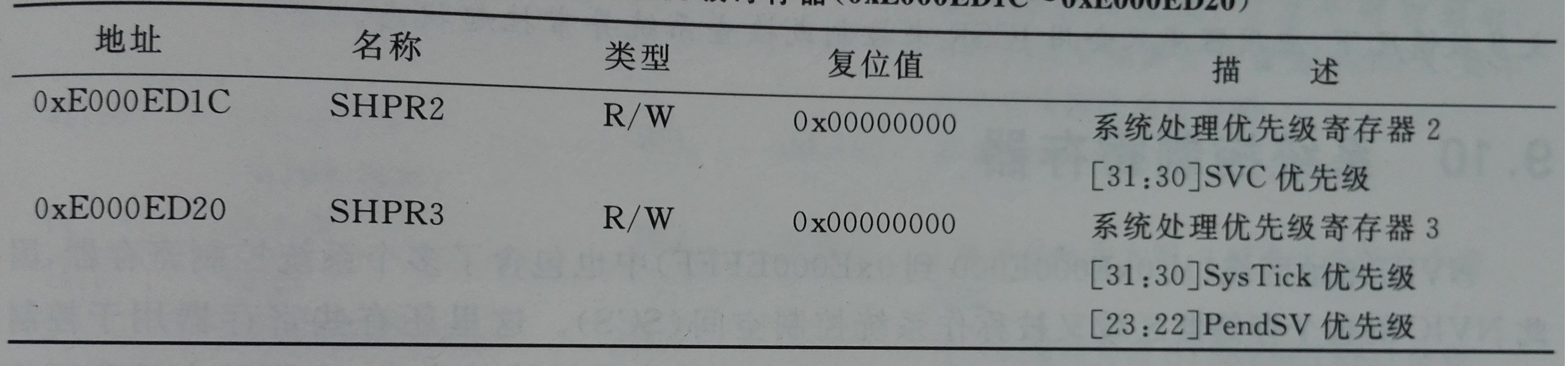

八. 系统异常的控制寄存器(SHPR2,SHPR3)

1. Cortex-M0处理器只有SVC、PendSV和SysTick 3个与OS相关的系统异常才具有可编程的 优先级

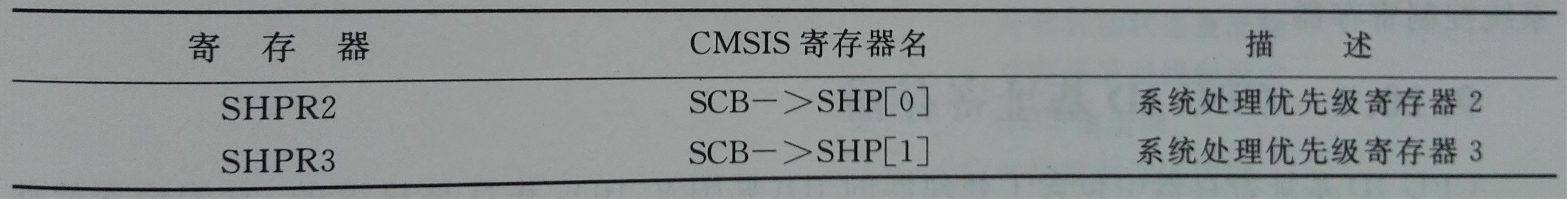

2. 符合CMSIS的设备驱动,可使用如下方式访问:

3. 中断控制状态寄存器(ICSR, 0xE000ED04):    P139, 表9.64. 符合CMSIS的设备驱动,可使用 "SCB -> ICRS" 来访问。

九. 系统控制寄存器(0xE000E000~0xE000EFFF)

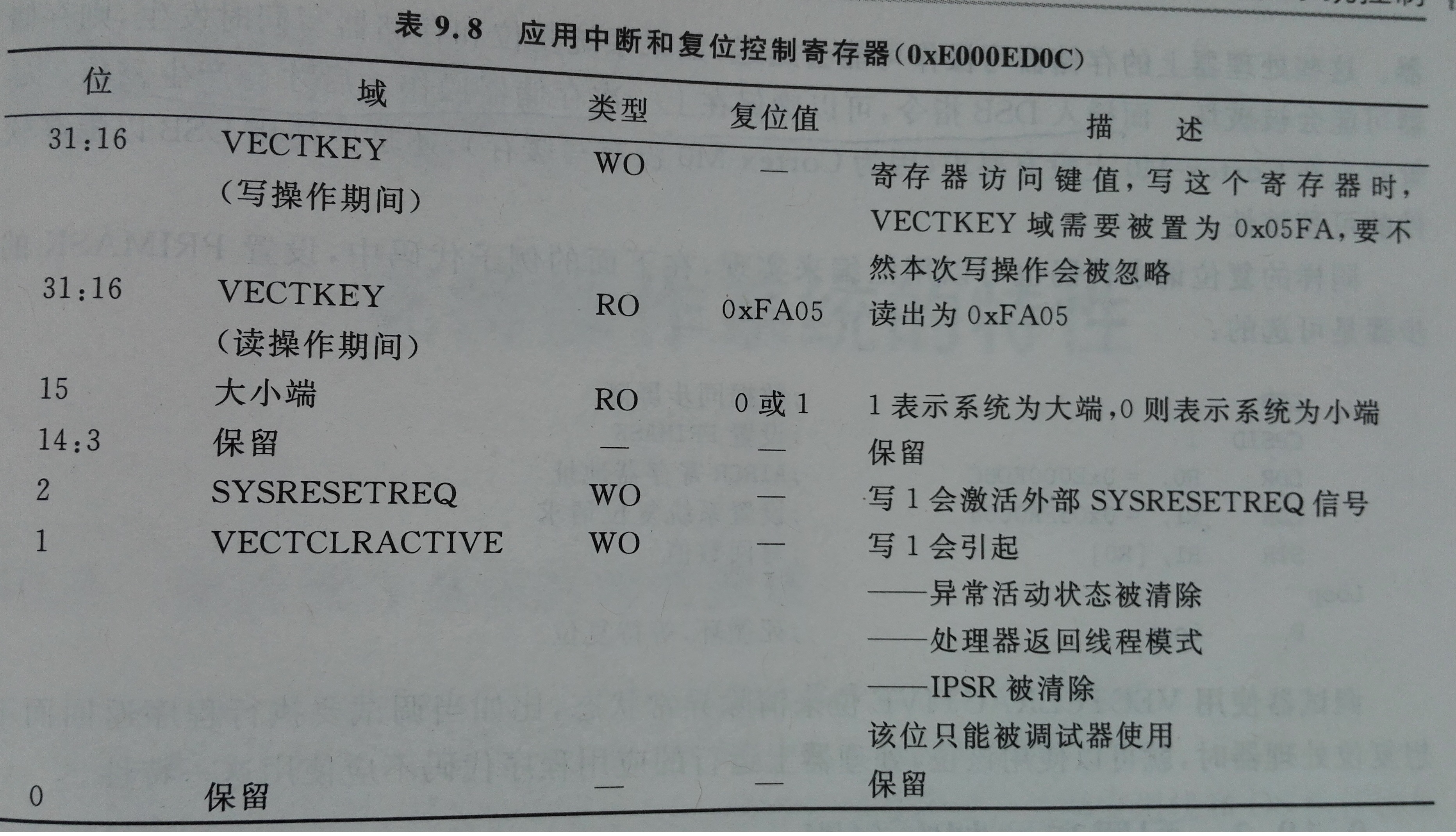

1. SCS包括NVIC、调试控制、SysTick定时器;2. CPU ID基址寄存器(0xE000ED00),只读,包含处理器ID信息,"SCB -> CPUID" 访问;3. 应用中断和复位控制寄存器(AIRCR, 0xE000ED0C):    1). 用于应用程序请求系统复位,识别系统的大小端,以及清除所有的异常活动状态:

    2). CMSIS 设备驱动,可以使用 "SCB -> AIRCR" 来访问;    3). CMSIS 设备驱动, 请求系统复位的函数:
             Void NVIC_SystemReset(void);
  • 1

十. 配置和控制寄存器(CCR, 0xE000ED14)

1. CCR 只读, 决定了栈的双字节对齐设置和非对称访问的处理;2. CMSIS 设备驱动,可以使用 "SCB -> CCR" 来访问;
